USB Key



基于CCM3310S安全芯片的

三代USB Key设计方案



第三代USBKey从安全角度主要是解决了交易密码的泄露问题,其交易密码采用USBKey自带的全键盘来输入,此外,第三代USBKey还支持智能卡读写功能,该设备不仅能够完成网上银行的基本功能,而且可以同时通过网银对基于PBOC 3.0标准的IC卡进行充值与脱机余额查询、支付等功能。有的第三代USBKey还支持非接卡读写,OTP等功能,主要配合网上银行和移动支付使用。

CCM3310S除可以单芯片实现一、二代USBKey的所有控制功能之外,也可以单芯片实现三代USBKey的所有标准控制功能,并提供了丰富的接口,可以很方便地添加扩充功能。在基于CCM3310S的三代USBKey设计方案中,安全芯片主控制器连接着显示屏幕、全键盘和IC卡座,它控制着屏幕上的输出显示、获取来自USB接口或者IC卡部分的通信数据,利用屏幕显示提示用户进行USBKey上的相应操作,从而将PKI技术应用于普通网银转账业务和IC卡充值业务。

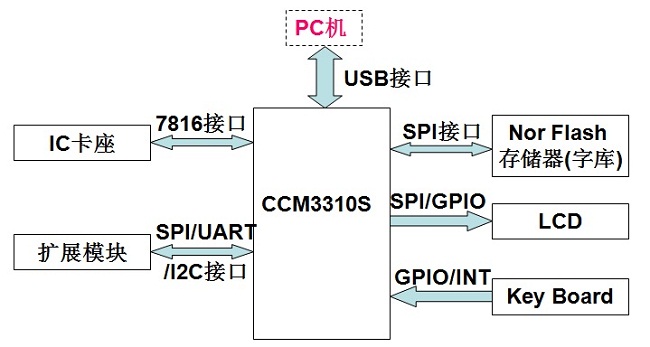

CCM3310S芯片具有16K 字节SRAM16K 字节ROM256K 字节EFLASH512字节/Page),支持DES/3DESRSAAESECCSHA-1SHA-256等国际算法,同时支持SM1SM2SM3SM4SSF33等国密算法,支持USB2.0高速模式;拥有3ISO7816接口,2SPI接口(用于连接液晶和字库用Flash)、I2C接口、UART接口(SCI)、I/O接口(多达50个以上,有8个支持中断功能的I/O可用于连接按键)等多种接口。芯片自带LDO电源输出。采用CCM3310S设计的三代USBKey的框图如下图所示:
